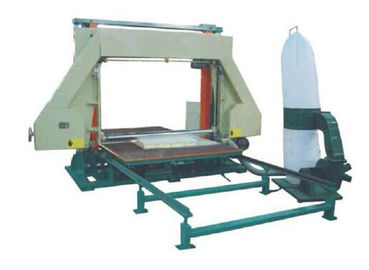

DTPQ-1650 D&T automatische Schneidemaschine für horizontale Schaumschneidemaschine Eva

Diese Maschine nimmt die späteste fremde Technologie der Frequenzumsetzung und der Geschwindigkeitsregelung an, und ist für das horizontale austauschende Schneiden des Schaums hauptsächlich passend. Sie kommt mit einem vollautomatischen digitalen
Das Kontrollsystem stellt einfache Operation und genauen Ausschnitt sicher.

Maschinenstruktur

U. besteht diese Maschine einer Basis, einem GurtWerkzeughalter, einem Werktisch und aus einem elektrischen Operationskasten.

U. wird die Maschinenbasis aus Grundlage, Spalte, Schiebemuffe, Schraube und seine Nuss, Strahl, anhebender Schraubenzieher, etc. verfasst.

U. besteht GurtWerkzeughalter aus Werkzeughalter, Gurtschneiderrad und sein treibendes Gerät, Gurtschneider, Schneiderkasten, Neigungsanpassungsmechanismus, Schutzhaube, etc.

U. besteht der Worktable einer Plattform, Führerrädern, Führungsschienen, Klammern, Plattform-Antriebsgeräten, Puffern, aus etc.

Funktionsprinzip

1. Nachdem der Schaum auf die Plattform, der Antriebsmotor auf der Basis, zusammen mit dem V-Gürtel und dem Wurmgangreduzierer gesetzt ist, fahren Sie das Getriebe und das Gestell hinter die Plattform, um sich zu drehen, damit die Plattform auf die Führungsschiene und die Durchläufe durch die Trommel in einer austauschenden Art sich bewegt. Beide Enden der Führungsschiene werden mit justierbaren Reiseschaltern ausgerüstet, damit die Plattform in eine Parallelrichtung innerhalb des voreingestellten Raumbereiches sich bewegen kann, um die einziehende und schneidene Ähnlichkeit sicherzustellen. Ein Puffer ist zwischen die Plattform und die Führungsschiene installiert, um die erzeugte Erschütterung zu verringern, wenn die Plattform sich bewegt.

2. Das Gurtschneiderrad ist auf den Gurtschneiderhalter installiert. Der Antriebsmotor arbeitet mit der Keilriemenscheibe zusammen, um zu verlangsamen und fährt das Gurtschneiderrad, um sich zu drehen, damit der Gurtschneider um das Gurtschneiderrad sich dreht. Der Gurtmesserhalter wird mit Schleifscheiben des Gurtmessers ausgerüstet, um das Blatt scharf zu halten. Das Anheben und die Senkung des Gurtwerkzeugrestes wird durch einen anderen Antriebsmotor gesteuert. Nachdem der Antriebsmotor durch den Gangreduzierer, die Antriebsmotorantriebe die Leitspindel zusammen mit den Kegelradgetrieben an beiden Enden verlangsamt wird, dadurch fährt man die Leitspindelnuß und die Schiebemuffe, die mit der Leitspindelnuß angeschlossen werden, um die Hebebewegung zu verwirklichen. Mit Messerhalter.

3. Die Maschine wird durch die Operationsplatte gesteuert. Das Gremium des Operationskastens wird mit einem Netzschalter, verschiedenen Steuerknöpfe, OperationsAnzeigelampen sowie ein Stärkemessgerät, vorwärts, rückwärts, Verzögerungsknöpfe, Ertragmessgeräte, etc. ausgerüstet.

4. Die Maschine wird auch mit einem Schneiderneigungs-Anpassungsmechanismus ausgerüstet. Wenn man Schaum mit einem Messer schneidet, kann der Neigungswinkel (der Winkel zwischen der Fläche des Messers und der Horizontalebene) entsprechend der Stärke und der Dichte des Schaums vorgewählt werden. Gemeinsame Werte für Neigungsstrecke von -2° zu +3°, wie folgt:
